气瓶超声波自动检测系统工作流程

在汽车领域当中，天然气汽车正在逐步发展成为一个好的方向，天然气汽车不但节能环保，而且其具有良好的社会形象，正在逐步走进我们的生活。2007年8月31日国家发改委将天然气汽车归属为“优先类”用气项目，相信在不久的将来，天然气汽车会成为一种主流交通工具。

针对这一社会现状，CNG气瓶无损探伤检测至关重要，现在石家庄飞泰检测仪器有限公司联合山东省科学院激光研究所（技术研发）制造出一种基于超声波的无损探伤检测系统。这种系统是利用相关的硬件电路设计，将纵波直探头作为超声波的接收和发生装置，对超声波信号进行实时的采集、滤波和放大等操作。通过参考相关A型脉冲反射法技术，探头经试块校正并通过耦合剂直接接触CNG气瓶进行无损探伤检测，结合各个硬件电路，相互合作，进而完成对超声波回波信号的采集。将采集到的超声波回波信息送入DSP进行相关处理与分析，将处理后的波形送入液晶屏进行显示，并根据显示器显示的始波、缺陷波和底波及一次回波和二次回波的位置，对缺陷的位置以及缺陷的大小进行定位，同时对缺陷进行定性分析。

气瓶超声波自动检测具体流程详述

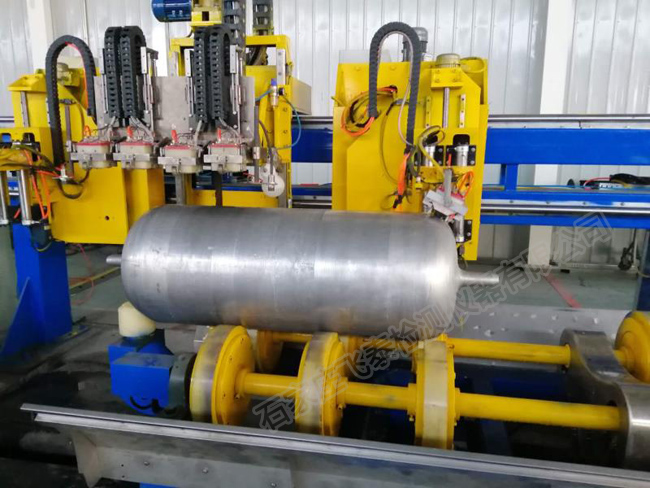

首先由操作人员将待检气瓶放置到传送带上，气瓶瓶口朝后，传送带将气瓶传送至气瓶无损探伤检测系统，当检测系统的传感器检测到气瓶的到来后，气瓶夹起机构将待检气瓶夹起并放置到检测系统的旋辊上。超声波探头定向移动到待检气瓶瓶口处，探头落下，旋辊启动，气瓶做定向定速旋转，探头在瓶口处停留7s后开始沿来时方向反向匀速移动做旋转扫查，待探头扫查到气瓶瓶底时，探头原地停留7s后，探头抬起，夹起机构将气瓶夹起并放置到传送辊道上，传送辊道根据系统检测结果并按指令将气瓶送到指定位置。待下一只待检气瓶被传送至检测系统之前时，检测系统传感器检测到气瓶的到来，并发出指令信号，气瓶夹起机构再次将待检气瓶夹起并放置到检测系统的旋辊上，超声波探头定向移动到待检气瓶瓶口处，之后重复检测第一只气瓶时的操作步骤。
