超声检测的方法和过程、调整

发布时间:2020/7/10 10:19:59   浏览次数:

1、试件的准备

      为了提高检测结果的可靠性,应对受检件的材料牌号、性能,制造方法和工艺特点,影响其使用性能的缺陷种类及形成原因、缺陷的最大可能取向及大小、受检部位受力状态及检收标准进行了解。

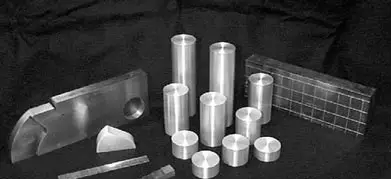

2、检测条件的确定,包括超声波检测仪、探头、试块等的选择

      入射方向的选择应使声束中心线与缺陷延伸平面,特别是与最大受力方向垂直的缺陷面尽可能地接近垂直,并力求得到缺陷最大信号,此外,为避免被探工件形状和结构可能产生反射或变型信号对缺陷的判别造成困难,入射方向还应选择在不会出现在这些干扰信号的方向上,必要时应从正反两面进行检查。

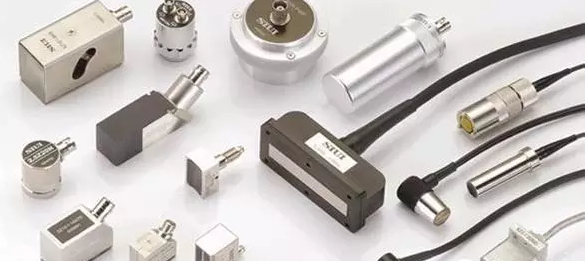

       探头的选择也是尤为重要的。作为超声检测的重要工具之一,探头的种类很多,结构型式也各不相同。检测前应根据被检对象的形状、衰减情况和技术要求来选择探头。探头的选择包括选择探头型式、频率、晶片尺寸和斜探头的折射角(K值)等。一般根据工件的形状和可能出现缺陷的部位、方向等条件来选择探伤方法,一旦方法确定,应采用什么型式的探头也就确定了。


3、检测仪器的调整

      在仪器开始使用时,对仪器的水平线性和垂直线性进行测定。时基线刻度可按比例调节为代表脉冲回波的水平距离、深度或声程。


4、扫查

       扫查一般考虑两个原则,一是保证试件的整个检查区有足够的声束覆盖以避漏检;二是扫查过程中声束入射方向始终符合所规定的要求。一般标准都规定扫查速度不得大于150mm/s。且在扫查过程中应给探头以适当的和一致的压力,保持探头移动平稳,扫查过程中,探头的方向应严格按照扫查方式的规定(斜射探头尤应注意)。
