NUM400方管焊缝超声波自动探伤设备

发布时间:2020/4/21 13:08:14   浏览次数:

方管焊缝超声波自动探伤设备简介
方管焊缝超声波自动探伤设备主要用于在线方管探伤检测生产线,方管经由系统控制的传输到原地旋转辊道,进入探伤区域,然后平稳进入探头,完成对方管焊缝的全覆盖检测,视方管有无缺陷可有缺陷钢管声光报警。整个检测过程采用PLC控制,可实现手动、自动、等控制方式探伤,整套探伤设备的外形尺寸(长x宽x高mm):16000x3000x2100。

被检测工件技术要求
1、方管尺寸:120X120-300X400mm
2、方管壁厚:4~16mm
3、钢级:Q235;Q345;APISPEC5L  A  B;X42—X80, max.X120
4、方管长度: 8m~12.3 m
5、焊缝宽度:10~15mm
6、方管直度:0.2%
7、焊道偏移:≤1.5mm/ m
8、探伤执行标准: GBT5777-2008 ,YB 4082-2000及用户附加技术要求

方管焊缝超声波自动探伤设备的组成
检测行走平台、探头系统升降装置、探头跟踪装置、电控系统、八通道超声仪器、打标装置、气路系统、供水系统

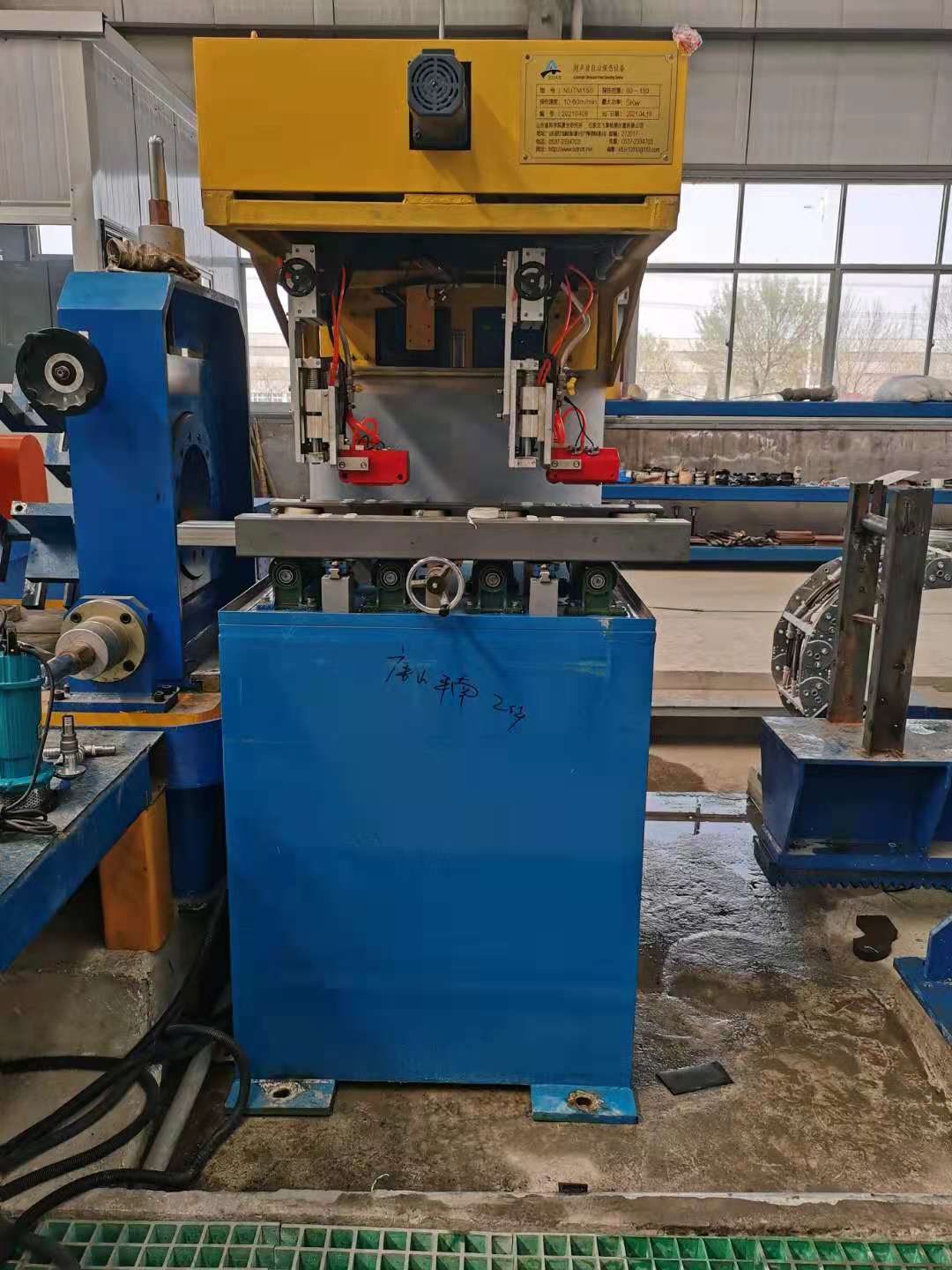

方管焊缝超声波自动探伤设备

石家庄飞泰检测仪器有限公司售后服务

我单位将提供1年的设备和仪器免费维修服务保质期。在保质期内属卖方责任需进行维修处理的事项,卖方得到买方书面通知后,应4小时内做出回应,24小时内提出解决方案并到现场进行维修。质保期过后,若设备出现故障,亦按上述方法处理,仅收取维修成本费。
